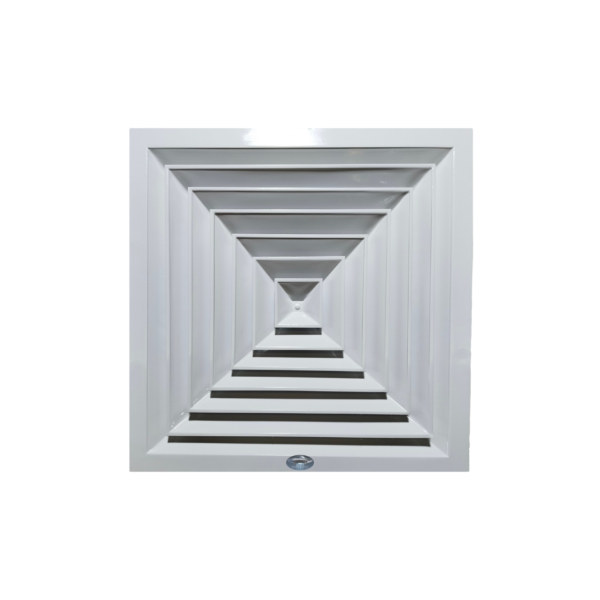

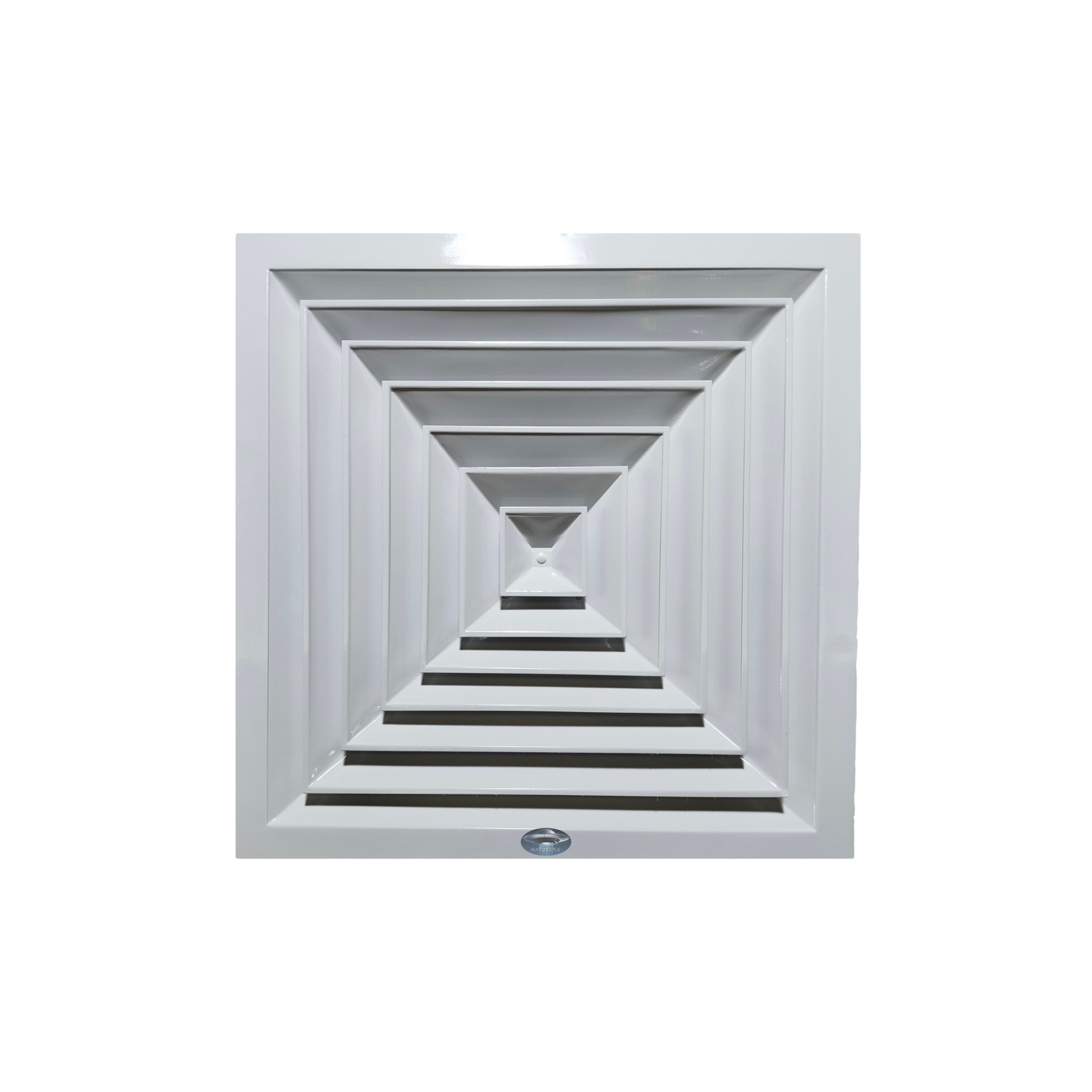

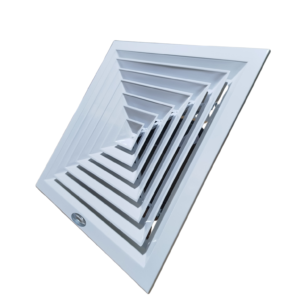

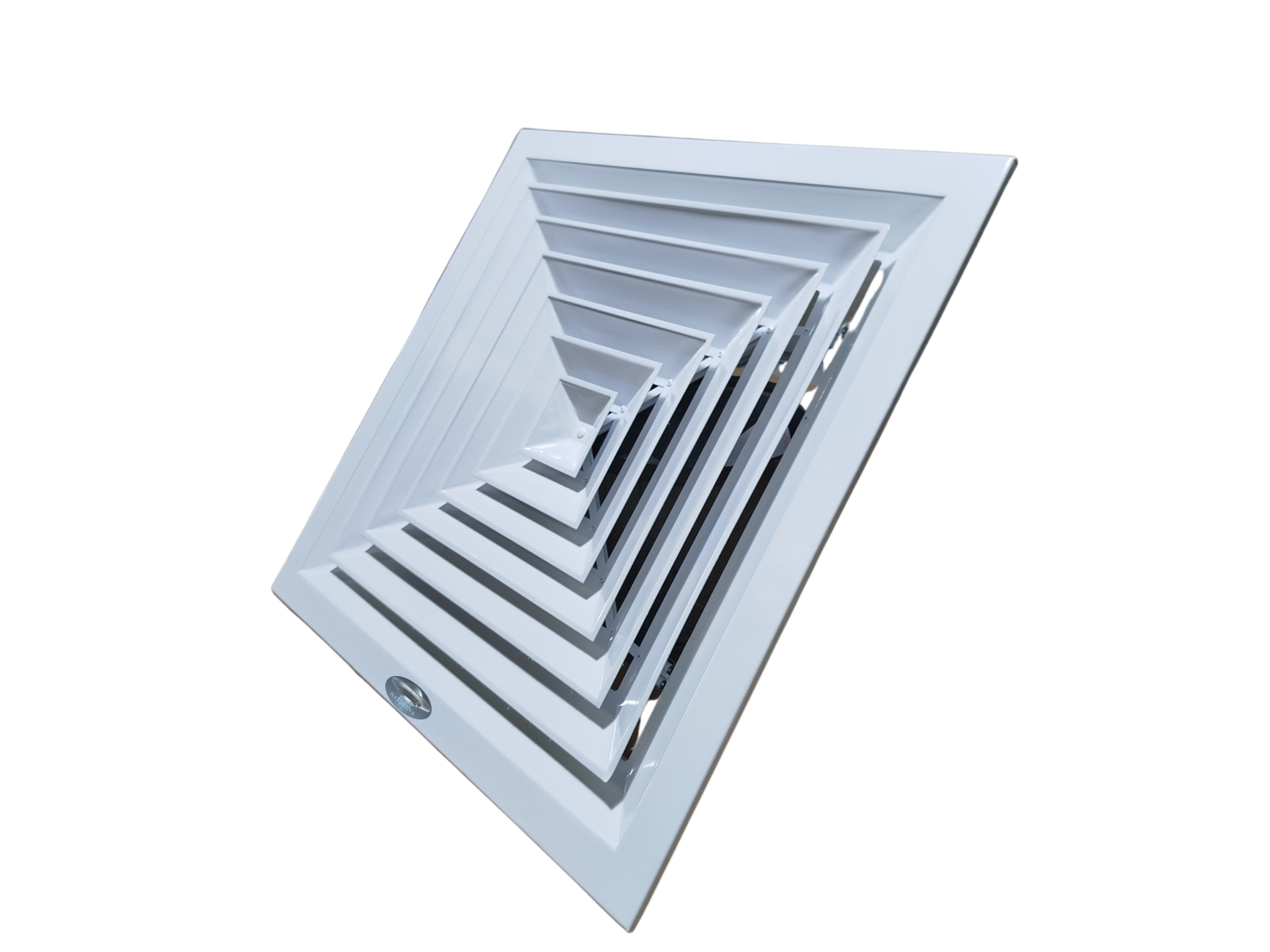

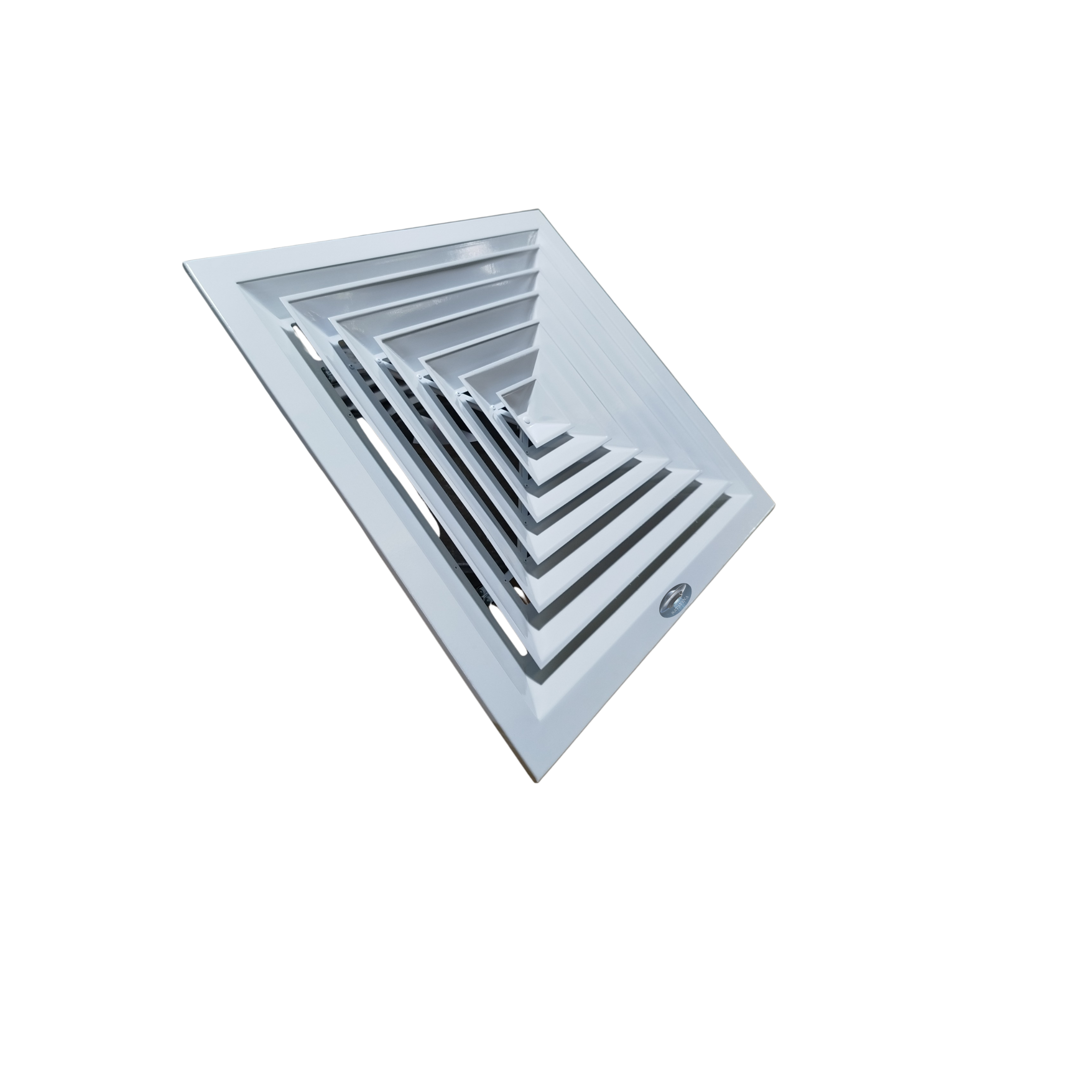

MIỆNG GIÓ KHUẾCH TÁN (ST2003).

VẬT LIỆU:

• Khung được làm bằng nhôm định hình dày 1,2mm.
• Lá của lõi được làm bằng nhôm định hình dày 1,0mm.
• Tăng cứng bằng ống nhôm Φ 8mm

MÔ TẢ:

• Khung miệng gió được cấu tạo nhẹ nhưng rất chắc chắn.

Cấu tạo:

• Khung miệng gió được cấu tạo nhẹ nhưng rất chắc chắn
• Lõi có thể bảo trì hay điều chỉnh van lưu lượng dễ dàng
• Tùy theo yêu cầu ứng dụng, có thề chọn lựa lõi theo loại 4 hướng, 3 hướng, 2 hướng hay 1 hướng của luồng khí định hướng.

Hoàn thiện bề mặt:

• Màu trắng sơn tĩnh điện mã màu tiêu chuẩn FF160/9005/C5. Những màu sắc theo yêu cầu khách hàng thì phải thông báo khi đặt hàng.





1.     Thông số vật lý:



Loại cửa	Độ dày		KT Cổ	KT MẶT	KT Ống gió	KT Tường	KT mặt
	Khung	Lá	W x H	W x H
SAG	1.2mm	1.0mm	150 x 150 300 x 300 450 x 450	300 x 300 450 x 450 600 x 600	W + 10   H + 10	W + 90   H + 90	W + 150   H + 150



2. Thông số kỹ thuật:



KT bề mặt (mm)	Vận tốc không khí ra khỏi miệng gió (m/s)
Diện tích (m2)		0.5	1	1.5	2	2.5	3	3.5	4	4.5	5
300×300 (0.09)	Tiết diện (m2)	0.034	0.034	0.034	0.034	0.034	0.034	0.034	0.034	0.034	0.034
	Lưu lượng (m3/h)	0.017	0.034	0.051	0.068	0.085	0.102	0.119	0.136	0.153	0.17
		61	122	184	245	306	367	428	490	551	612
	Khoảng cách (m)	0.97	2.28	2.47	3.4	4.32	5	5.4	5.94	6.41	7.2
	Độ ồn (dB)	< 15	< 15	< 18	< 18	< 19	< 21	< 21	< 21	< 23	< 23
450×450 (0.2025)	Tiết diện (m2)	0.105	0.105	0.105	0.105	0.105	0.105	0.105	0.105	0.105	0.105
	Lưu lượng (m3/h)	0.053	0.105	0.158	0.21	0.263	0.315	0.368	0.42	0.473	0.525
		189	378	567	756	945	1134	1323	1512	1701	1890
	Khoảng cách (m)	1.02	2.39	2.59	3.57	4.54	5.25	5.67	6.24	6.73	7.56
	Độ ồn (dB)	< 16	< 16	< 19	< 19	< 22	< 23	< 25	< 28	< 30	< 31
600×600 (0.36)	Tiết diện (m2)	0.215	0.215	0.215	0.215	0.215	0.215	0.215	0.215	0.215	0.215
	Lưu lượng (m3/h)	0.108	0.215	0.323	0.43	0.538	0.645	0.753	0.86	0.968	1.075
		387	774	1161	1548	1935	2322	2709	3096	3483	3870
	Khoảng cách (m)	1.12	2.62	2.84	3.92	4.98	5.75	6.22	6.84	7.38	8.3
	Độ ồn (dB)	< 18	< 18	< 23	< 23	< 27	< 27	< 28	< 28	< 31	< 31
