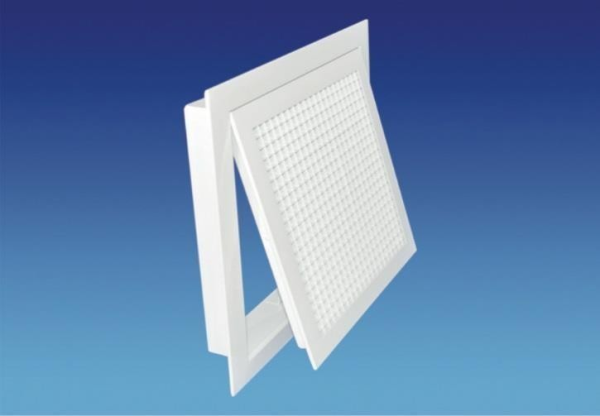

MIỆNG GIÓ SỌT TRỨNG THÁO LÕI

Mã sản phẩm:
Mã đặt hàng: ST2011A
Vật liệu: Nhôm định hình
Ứng dụng:

    Yêu cầu gửi mã

    THÔNG TIN NGƯỜI NHẬN








    Địa chỉ nhận mẫu



















    Mã sản phẩm:

    Mã đặt hàng:

    MÔ TẢ:

    • Thôngthường được dùng để làm cửa hút gió cấp, thải hành lang,
    • Vịtrí lắp đặt trên trần
    • Cóthể gắn thêm van điều chỉnh lưu lượng gió(OBD), lưới lọc bụi.

    VẬT LIỆU- MÀU SẮC:

    – Cánh (lá), khung được làm bằng nhôm định hình nhẹ nhưng rất chắc chắn.

    • Màu trắng sơn tĩnh điện mã màu tiêu chuẩn. Những màu sắc theo yêu cầu khách hàng thì phải thông báokhi đặt hàng.
    • Khi kích thước miệng gió lớn có thể chia làm nhiều modum ghép lại với nhau, trường hợp kích thước từ600 trở lên sẽ có cây ngăn gia cường tăng cứng.

     1. Thông số kỹ thuật:

    KT bề mặt (mm) Vận tốc không khí ra khỏi miệng gió (m/s)
    Diện tích (m2) 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5






    150×150 (0.023)

    		 Tiết diện (m2) 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013


    Lưu lượng (m3/h)

    		 0.006 0.013 0.019 0.025 0.032 0.038 0.044 0.051 0.057 0.063
    23 46 68 91 114 137 159 182 205 228
    Khoảng cách (m)

    2.1



    4.8



    7.4



    10.0



    11.0



    13.2



    14.0



    16.0



    18.1



    20.1
    Độ ồn (dB) < 15 < 15 < 17 < 17 < 19 < 22 < 23 < 26 < 28 < 30






    200×200 (0.04)

    		 Tiết diện (m2) 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022


    Lưu lượng (m3/h)

    		 0.011 0.022 0.033 0.044 0.055 0.066 0.077 0.088 0.099 0.110
    40 79 119 158 198 238 277 317 356 396
    Khoảng cách (m) 2.0 4.5 4.9 9.3 10.3 12.3 13.0 15.0 16.9 18.7
    Độ ồn (dB) < 16 < 17 < 19 < 21 < 21 < 25 < 25 < 30 < 32 < 35






    250×250 (0.063)

    		 Tiết diện (m2) 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035


    Lưu lượng (m3/h)

    		 0.017 0.035 0.052 0.069 0.087 0.104 0.121 0.139 0.156 0.173
    62 125 187 249 312 374 437 499 561 624
    Khoảng cách (m)

    2.2



    2.2



    2.2



    2.2



    2.2



    2.2



    2.2



    2.2



    2.2



    2.2
    Độ ồn (dB) < 17 < 19 < 20 < 23 < 24 < 27 < 30 < 31 < 35 < 37








    300×300 (0.09)

    		 Tiết diện (m2) 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050


    Lưu lượng (m3/h)

    		 0.025 0.050 0.074 0.099 0.124 0.149 0.173 0.198 0.223 0.248
    89 178 267 356 446 535 624 713 802 891
    Khoảng cách (m) 2.2 5.0 7.8 10.4 11.5 13.8 14.6 16.7 18.9 20.0
    Độ ồn (dB) < 22 < 22 < 26 < 29 < 31 < 35 < 38 < 41 < 43 < 43

    2. Thông số kỹ thuật:



    KT bề mặt (mm) Vận tốc không khí ra khỏi miệng gió (m/s)
    Diện tích (m2) 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5






    150×150 (0.023)

    		 Tiết diện (m2) 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013 0.013


    Lưu lượng (m3/h)

    		 0.006 0.013 0.019 0.025 0.032 0.038 0.044 0.051 0.057 0.063
    23 46 68 91 114 137 159 182 205 228
    Khoảng cách (m)

    2.1



    4.8



    7.4



    10.0



    11.0



    13.2



    14.0



    16.0



    18.1



    20.1
    Độ ồn (dB) < 15 < 15 < 17 < 17 < 19 < 22 < 23 < 26 < 28 < 30






    200×200 (0.04)

    		 Tiết diện (m2) 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022 0.022


    Lưu lượng (m3/h)

    		 0.011 0.022 0.033 0.044 0.055 0.066 0.077 0.088 0.099 0.110
    40 79 119 158 198 238 277 317 356 396
    Khoảng cách (m) 2.0 4.5 4.9 9.3 10.3 12.3 13.0 15.0 16.9 18.7
    Độ ồn (dB) < 16 < 17 < 19 < 21 < 21 < 25 < 25 < 30 < 32 < 35






    250×250 (0.063)

    		 Tiết diện (m2) 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035 0.035


    Lưu lượng (m3/h)

    		 0.017 0.035 0.052 0.069 0.087 0.104 0.121 0.139 0.156 0.173
    62 125 187 249 312 374 437 499 561 624
    Khoảng cách (m)

    2.2



    2.2



    2.2



    2.2



    2.2



    2.2



    2.2



    2.2



    2.2



    2.2
    Độ ồn (dB) < 17 < 19 < 20 < 23 < 24 < 27 < 30 < 31 < 35 < 37








    300×300 (0.09)

    		 Tiết diện (m2) 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050 0.050


    Lưu lượng (m3/h)

    		 0.025 0.050 0.074 0.099 0.124 0.149 0.173 0.198 0.223 0.248
    89 178 267 356 446 535 624 713 802 891
    Khoảng cách (m) 2.2 5.0 7.8 10.4 11.5 13.8 14.6 16.7 18.9 20.0
    Độ ồn (dB) < 22 < 22 < 26 < 29 < 31 < 35 < 38 < 41 < 43 < 43
